高等院校的供暖負荷一般由教學樓、實驗樓、食堂、辦公樓、圖書館等公共建筑、學生公寓和家屬住宅等組成。各類建筑對供暖的需求是不同的，其中的公共建筑在夜間沒人時可以少供暖；寒假期間，公共建筑和學生公寓可普遍實行低溫供暖；家屬樓則需要正常供暖，供暖溫度達到國家規定的標準。

我公司的供暖熱流量自動控制系統具有調節負荷分配的功能。對一些公共建筑，在夜間無人時，調小閥門開度，減少熱流量，熱水會在循環泵的作用下，流向家屬樓和學生公寓，升高那里的溫度，改善薄弱環節的熱循環。由于學校的公共建筑面積比較大，夜間減少的熱流量除了改善薄弱環節的供暖效果外，還能節約一部分。寒假期間低溫運行，節能效果更明顯。

1、樓宇的控制

在樓宇熱力入口的回水管上安裝調節閥，調節閥由控制器進行控制。控制器接室內多路室溫傳感器、供回水溫度傳感器?？刂破鞲鶕?jù)采集的溫度信息，按照程序?qū)φ{(diào)節閥進行控制，如下圖所示。

樓宇終端控制原理圖

將供暖季分成非寒假期和寒假期兩個部分。按照非寒假期和寒假期，對公共樓宇的控制有兩種模式。

（1）非寒假期對公共樓宇的控制

一般，在非寒假期，教學樓、實驗樓等公共樓宇白天有人上班、上課，需要正常供暖，夜間無人時可以將閥門關小，減少流入樓宇的熱流量，進行節能控制。例如，夜間22:00-次日凌晨5:00，將調節閥的開度設為10%，其余時間5:00-22:00將調節閥的開度設置為100%，屬于分時按開度進行控制。供暖的情況是，自22:00減少流量后，從系統中獲取的熱源少了，至凌晨5:00，調節閥的開度恢復為100%，供熱系統重新向樓內供暖，經過3個小時后，室溫升到了正常值，學生上課時感到室內很溫暖，相當于夜間沒有關閉供暖一樣。

（2）寒假期的控制

寒假期間，公共建筑和學生公寓樓可進行全天控制，減少熱流量，低溫運行，實現節能。一般小流量運行3-5個小時后，大流量運行1-2小時，使熱水在樓內的暖氣管道中完成一次大循環，然后繼續小流量運行，將室內溫度維持在5-8度左右低溫運行，既節約能源，又能防止上凍。

2、燃?xì)忮仩t的聯動控制

在樓宇端進行節能控制的同時，應對燃?xì)忮仩t進行聯動控制。主要是穩定壓力的聯動控制和對供水溫度的控制。

實現壓力的聯動控制，應在供回水管道上安裝壓力傳感器，將供水壓力值輸入到壓力控制器，由控制器對循環泵變頻器進行變頻控制，從而獲得需要的供水壓力。通常情況下，在夜間進行節能控制時，需要降低頻率，使循環泵輸出的功率降低，從而維持供水壓力不升高。

實現溫度的聯動控制，應在供回水管道上安裝溫度傳感器，將溫度信號輸入到氣候補償控制器，該控制器與鍋爐控制器進行信息交換，由鍋爐控制器控制燃?xì)庹{(diào)節閥和燃燒器，從而控制供回水溫度以及各類的啟停，實現鍋爐的燃燒時間和燃燒量與樓宇端的節能控制相匹配。

鍋爐的聯動控制原理圖如圖所示。

鍋爐房的控制原理圖

3、換熱站的聯動控制

在換熱站的一次側和二次側供回水管道上安裝溫度和壓力傳感器，將壓力和溫度信息傳輸?shù)娇刂破?，并在一次?cè)安裝電動調節閥。通過檢測二次側的溫度和壓力，動態調節電動閥和變頻器頻率，實現壓力控制，避免壓力升高。同時保證出水溫度不因節能控制而升高，實現按需供暖。

換熱站設備運行原理圖

4、監控平臺的建設

監控平臺主要作用是將樓宇和鍋爐房的信息上傳到監控平臺，用于了解整個供暖狀況，將控制指令下傳到終端控制器，實現對整個供暖系統的控制。

樓宇節能控制器和鍋爐房控制器的數據通訊模塊通過校園網向監控平臺設置的固定IP發送數據，其通信協議需符合國際和國家標準。

監控平臺的服務器負責接收控制器發送的數據，并解析入庫。根據系統負載變化，服務器可以是一臺或多臺。

監控平臺系統架構圖

數據展示主要由WEB服務器、工作站和顯示屏組成。其中，WEB服務器主要是為客戶端的瀏覽服務；工作站供監測中心工作人員配置建筑信息以及查詢各個監測中建筑的實時數據以及根據實時數據對控制終端下發控制命令；顯示屏主要作用是信息的公開展示，增加管理的方便性。

監控平臺軟件系統的建設主要包括物理設備數據通訊層子系統的建設、數據處理與存儲層子系統的建設、業務邏輯分析層子系統建設、信息展示層子系統的建設。

（1）數據通訊層

數據通訊層處于監控平臺軟件系統的底層，主要負責完成與現場物理設備進行實時通訊、數據采集、數據下發任務。

（2）數據處理與存儲層

數據處理層完成通訊層采集到的數據的存儲、處理、過濾等工作。數據處理層采用Microsoft SQL 2008數據庫服務軟件。

（3）業務邏輯層

業務邏輯層是整個監控平臺軟件的核心，業務邏輯層主要由實時數據處理模塊、歷史數據處理模塊、歷史曲線生成模塊、報表生成模塊、能耗數據統計模塊、能耗數據分析模塊、日志管理模塊、用戶管理模塊等組成。

（4）信息展現層

信息展現層是與用戶交互的關鍵模塊，通過信息展現層可查詢供暖樓宇實時室內溫度、實時供水壓力、實時閥門開度、歷史室內溫度、歷史供水壓力、歷史閥門開度、報表生成、參數設置。

5、軟件功能

（1）用戶管理

從監控軟件自身和使用兩個方面的安全性考慮，采用集中分布式授權和多級分中心授權對登錄的用戶進行權限管理，限制非法用戶對系統的操作和較小權限用戶的越權操作，保證系統的運行安全。

登錄界面

（2）參數設定功能

在監控平臺能夠?qū)怯詈湾仩t房的控制參數進行設定，設定的信息通過網絡傳給樓宇和鍋爐房控制器，由樓宇控制器和鍋爐房控制器對閥門進行調節，實現按需供暖的節能控制。

（3）實時數據監測

將傳感器測量的室內外溫度、壓力、閥門開度等數據以及網絡狀態、控制模式實時顯示在系統界面上。各個設備采集的信息通過設備總表一目了然地展現出來。

供暖實時信息顯示

（4）歷史數據查看

在監控平臺可以查看任意時間的歷史數據和歷史曲線，并可導出表格，方便用戶了解歷史供暖和節能情況，為能源管理提供數據。

（5）異常報警

異常事件的預/報警包括設備運行異常的預/報警和實時參數異常的預/報警等。對于各類預/報警信息進行記錄、提醒、展示，方便用戶及時了解異常事件的來源以及異常情況。如室內溫度過低、管網壓力過低等均可發出異常報警。

6、硬件設備

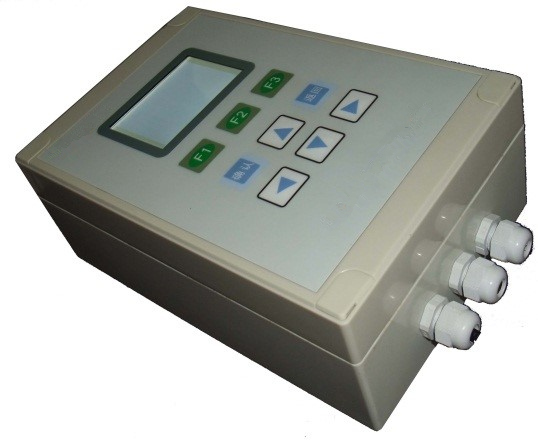

（1）樓宇控制器

選用訊飛電子的DDC-224型控制器，該控制器的參數如下：控制芯片采用高速32位ARM處理器；uCOS-III操作系統、10M/100M自適應以太網和Modbus接口。

（2）電動調節閥

選擇武漢伯力達有限公司的BLD-20系列電動調節閥作為樓宇控制系統的調節閥，該閥門參數如下：

工作電源：220V AC/50HZ； 動作范圍：0-90度； 動作時間：0-15s；保護裝置：過熱保護、除濕加熱；手動操作：帶手動操作手柄；控制接口：Modbus RTU；防護等級：IP68、防水、防塵。

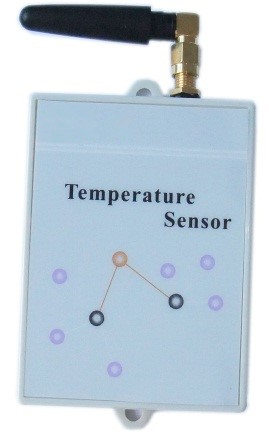

（3）無線室溫傳感器

選擇東大工控的WYTS-W01型無線溫度傳感器作為房間測溫裝置，該溫度傳感器的參數如下：

溫度測量范圍：-50--50℃；工作電源：12V DC；介質溫度：-50--50℃；長期穩定性：0.1%FS/年；綜合精度：0.5℃；分辨率：0.01℃；測量接口：無線接口（以太網接口）。

（4）水溫傳感器

選擇東大工控的WYTS-M01型溫度傳感器作為水溫測溫裝置，該溫度傳感器的參數如下：

測量范圍：0~200℃；工作電源：12V DC；介質溫度：-20~200℃；長期穩定性：0.1%FS/年；綜合精度：0.5℃；分辨率：0.0625℃；測量接口：Modbus RTU；防護等級：IP67、防水、防塵。

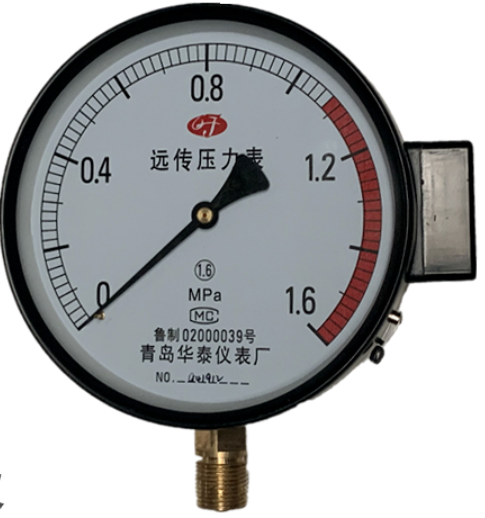

（5）壓力傳感器

選擇青島華泰儀表廠的遠傳壓力表作為壓力信號監控裝置，該壓力表的參數如下：測量范圍：0~1.6MPa；介質溫度：-20~200℃；長期穩定性：0.1%FS/年；綜合精度：0.1MPa。

（6）氣候補償控制器

采用東大工控的WYGH-01-03型控制器。該控制器的參數如下：控制芯片采用高速32位ARM處理器；Ucos-III操作系統、10M/100M自適應以太網和Modbus接口。
